三片式全通径经济型球阀

三片式全通径经济型球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 天津伯纳德电动成套阀门为您提供智能一体化解决方案
  • 销售:022-87473221
  • 传真:022-87473221
  • 地址:天津滨海自贸试验区(中心商务区)庆盛道966号

详细介绍

产品特征

公称压力:1.6-6.4MPa

适用稳定范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体(W。O。G)

承插焊标准SW:GB12224.ANSIB16.25

主要连接尺寸及重量单位:mm



SIZE
1/4"
3/8"
1/2"
3/4"
1"
1/4"
1/2"
2"
2/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
10
10
10
13
13
16
16
18
18
20
20
主要零件材料



零件名称
材质
阀体
不锈钢CF8M
碳钢WCB
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
阀盖
不锈钢CF8M
碳钢WCB
球体
不锈钢SS316
不锈钢SS304
阀杆
不锈钢SS316
不锈钢SS316
螺母
不锈钢SS304
FCD45
垫圈
不锈钢SS304
FCD45
手柄套
塑料
塑料
手柄
不锈钢SS304
不锈钢SS304
阀杆螺母
不锈钢SS304
B7
填料压盖螺母
不锈钢SS304
不锈钢SS304
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不锈钢SS304
B8

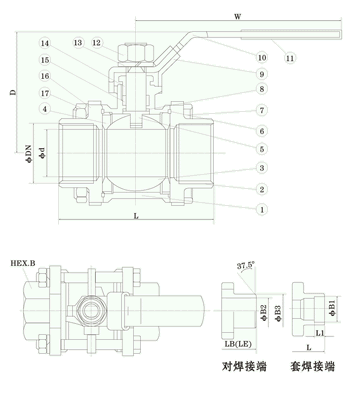

产品尺寸

温馨提示:“三片式全通径经济型球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
