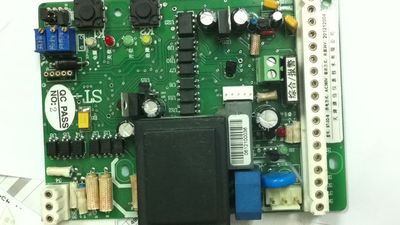

天津津伯ST-3D控制板

天津津伯ST-3D控制板
一、主要技术参数

1、输入信号：4－20mA 2、输入电阻250欧姆

3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块

4、输出电阻：0－500欧姆（特殊需要0－750欧姆）

5、反馈电位器： 0－1K欧姆 6、基本误差：±1％

7、死区：0－3％可调 8、电源电压：220V±10％

9、环境温度：－25℃－＋55℃ 10、相对湿度：≤90％（不结露）

二、主要功能

1、运行方式：正向：4mA阀关闭，20mA阀开启反向：4mA阀开启，20mA阀关闭。

2、中断保持：失去信号时，执行器可保持原位，关闭或开启，出厂时中断信号设定执行器保持原位。

3、本机手动运行：本机手动运行是使定位器模拟一个4－20mA输入信号，使执行器手动调节全开或全关。

4、 0％位置：定位器0％，使执行器全关到位。

5、 100％位置：定位器100％，使执行器全开到位。

6、短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。远程控制为点动状态。

7、执行器运行方向：

标准形式下:执行器（面向输出轴）顺时针为开启

通过拨码开关可改变控制（改变电机旋转方向）使执行器逆时针转为开启，同时改变限位开关和力矩开关方向。

8、电制动配置：GAMX－2005模块220VAC和380VAC通用

单相电源（220VAC）配置电制动

三相电源（380VAC）通过拨码开关使电制动功能不起作用，执行机构电制动由外电路完成。

9、 LED指示：

LED1 (红）电源指示 LED2（绿）执行器开启 LED3（红）执行器关闭

LED4（红）失去4－20mA信号 LED5（红）过力矩开关动

LED6（红）电制动起作用，制动灯瞬间闪亮

10、拨码开关DIL的使用

11、滑动开关COMV实现四种状态

12、 P1：调P1顺时针调节为阀关闭，逆时针调节为阀开启，此时COMV须在MAN位置

13、 P2：满量程100％调节。顺时针调节反馈电流增加，此时COMV在AUTO位置。

14、 P3：死区调节参考值：顺时针调P3，死区增加，灵敏度低，逆时针调P3死区减小，灵敏度高，执行器在自动调节状态时，调P3电位器使执行器既不振荡而灵敏度最高时为最佳状态，此时COMV在AUTO位置。

15、短路子INV1

三、调试方法：

执行器工作在本机自动调节工作状态，用远程控制接线端子34、35、36使执行器全关到位，调位置电位器，使反馈电流4mA，使执行器全开到位，调满度电位器P2使反馈电流20mA，反复上述操作几次，直到执行器全关对应反馈电流4mA，全开对应反馈电流20mA。
