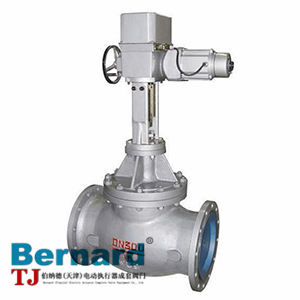

BL型伯纳德电动单座调节阀

发布日期：2019-10-23 23:07　浏览次数：

产品特点

· 伯纳德电动调节阀系列单座调节阀配DKZ直行程电动执行器，安装维护方便，经济适用。

· 如果用户对调节精度要求不太高，可选天津伯纳德系列单座调节阀。

· 单座调节阀的泄漏量极小，是对泄漏量要求较高的客户的不错选择。

　主要参数

阀体材质：铸铁、铸钢、铸不锈钢等

压力等级：1.6Mpa 4.0Mpa 6.4Mpa

联接形式：法兰联接按JB79-59

温度范围：常温型-20—230℃ 散热片型-60—450℃

作用形式：电开或电关

流量特性：等百分比、线性

泄漏量：单座阀：0.01%×额定Kv

　　
执行器主要参数

· 输入、输出信号：4～20mA DC 或0～10mA DC；

· 输入通道电阻： 250欧姆；

· 基本误差： ±2.5%；

· 死区： ≤3%（可根据系统要求调整）；

· 电源电压：单相220V 50Hz；

· 工作环境温度： -10℃～+55℃

· 工作环境湿度： ≤95%，周围空气不含有腐蚀性质；

伯纳德电动调节阀单座阀规格参数表

注：大口径单座调节阀可根据用户要求订做。

有关执行器的描述，请参见“阀门执行器”部分。

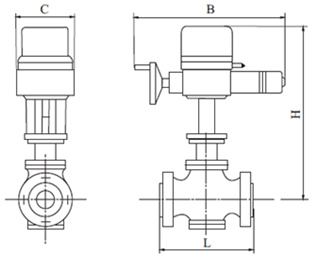

外形尺寸图表（配DKZ直行程电动执行器）

单位：mm

注：大口径单座调节阀可根据用户要求订做。

接管法兰基本尺寸：铸铁阀体PN1.6按JB78-59

铸钢阀体PN4.0、PN6.4按JB79-59
