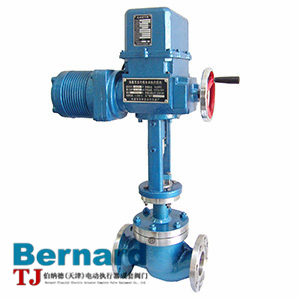

伯纳德电动套筒Z型调节阀

发布日期：2019-10-03 23:15　浏览次数：



产品特点

· 伯纳德电动调节阀系列套筒调Z节阀配DKZ直行程电动执行器，安装维护方便，经济适用。
· 如果用户对调节精度要求不太高，可选ZAZM系列套筒调节阀。
· 套筒调节阀泄漏量较小又可承受较大的压差，是一款较为理想的调节型阀门。

主要参数

阀体材质：铸铁、铸钢、铸不锈钢等
压力等级：1.6Mpa 4.0Mpa 6.4Mpa
联接形式：法兰联接按JB79-59
温度范围：常温型-20—230℃    散热片型-60—450℃
作用形式：电开或电关
流量特性：等百分比、线性
泄漏 量：0.5%×额定Kv

执行器主要参数

· 输入、输出信号：4～20mA DC 或0～10mA DC；
· 输入通道电阻：  250欧姆；
· 基本误差：      ±2.5%；
· 死    区：      ≤3%（可根据系统要求调整）；
· 电源电压：      单相220V 50Hz；
· 工作环境温度：  -10℃～+55℃
· 工作环境湿度：  ≤95%，周围空气不含有腐蚀性质；

伯纳德电动调节阀套筒阀规格参数表；


公称通径DN

25

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数  Kv

11/10

27/25

44/40

69/63

110/100

176/160

275/250

440/400

690/630

940/850

1200/1050

1400/1225

1600/1400

公称压力PN(MPa)

1.6            4              6.4

配DKZ执行器型号

DKZ-4200

DKZ-4300

DKZ-5400

DKZ-5500

DKZ-5600

配BELL执行器型号

BELL-A+Z64

BELL-A+Z160

额定行程  （mm）

16

25

40

60

100

流量特性

直线         等百分比

作用方式

电开            电关

温度范围

常温型-20～200℃         散热片型-60～450℃



有关执行器的描述，请参见“阀门执行器”部分。

外形尺寸图表（配BELL直行程电动执行器）

公称通径 DN

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

1.6MPa

181

184

184

222

254

276

298

352

415

451

600

650

740

850

950

4.0MPa

194

197

197

235

267

292

317

368

425

473

610

670

770

850

950

6.4MPa

206

210

210

251

286

311

337

394

435

508

650

690

800

850

950

H

常温型

671

685

691

703

718

809

812

816

893

901

940

1395

1464

1474

1484

散热片型

777

791

797

809

824

964

967

972

1076

1084

1123

1697

1710

1724

1734

B

596

596

596

596

596

596

596

596

596

596

596

616

616

640

640

C

232

232

232

232

232

232

232

232

232

232

232

232

232

232

232

重量Kg

55

62

68

74

81

127

149

182

232

285

445

505

585

615

665



接管法兰基本尺寸：铸铁阀体PN1.6按JB78-59

                                铸钢阀体PN4.0、PN6.4按JB79-59

公称通径DN

25

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数  Kv

11/10

27/25

44/40

69/63

110/100

176/160

275/250

440/400

690/630

940/850

1200/1050

1400/1225

1600/1400

公称压力PN(MPa)

1.6            4              6.4

配DKZ执行器型号

DKZ-4200

DKZ-4300

DKZ-5400

DKZ-5500

DKZ-5600

配BELL执行器型号

BELL-A+Z64

BELL-A+Z160

额定行程  （mm）

16

25

40

60

100

流量特性

直线         等百分比

作用方式

电开            电关

温度范围

常温型-20～200℃         散热片型-60～450℃



有关执行器的描述，请参见“阀门执行器”部分。



外形尺寸图表（配BELL直行程电动执行器）
