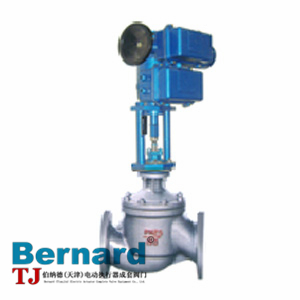

伯纳德电动套筒调节阀

在线咨询免费电话

质量稳定
价格合理
交货快捷

天津伯纳德电动成套阀门为您提供智能一体化解决方案
销售：13323377435
传真：022-65522558
地址：天津滨海自贸试验区（中心商务区）庆盛道966号

详细介绍

产品特点

· 伯纳德电动调节阀系列套筒调节阀配天津伯纳德直行程电动执行器，调节精度高，且具有故障报警功能。

· 根据用户需求，BELLAZM系列套筒调节阀还可增加就地面板显示及遥控等设置。

· 套筒调节阀泄漏量较小又可承受较大的压差，是一款较为理想的调节型阀门。

主要参数

阀体材质：铸铁、铸钢、铸不锈钢等

压力等级：1.6Mpa 4.0Mpa 6.4Mpa

联接形式：法兰联接按JB79-59

温度范围：常温型-20—230℃ 散热片型-60—450℃

作用形式：电开或电关

流量特性：等百分比、线性

泄漏量：0.5%×额定Kv

电动执行器主要参数

· 输入、输出信号：4—20mA DC；

· 输入通道电阻： 250欧姆；

· 基本误差： ±1%；

· 死区： 0.5%--3%（可根据系统要求调整）；

· 电源电压：三相380V 50Hz 单相220V 50Hz（可订制其他电源）；

· 工作环境温度：整体式-10℃～+55℃，分立式-25℃～+70℃ ；

· 工作环境湿度： ≤85%，周围空气不含有腐蚀性质；

· 防护等级： IP65，总线型、智能型IP67；

· 通信接口：总线型符合国际标准协议PROFIBUS-DP。

伯纳德电动调节阀套筒阀规格参数表

公称通径DN

100

125

150

200

250

300

350

400

额定流量系数 Kv

11/10

27/25

44/40

69/63

110/100

176/160

275/250

440/400

690/630

940/850

1200/1050

1400/1225

1600/1400

公称压力PN(MPa)

1.6 4 6.4

配DKZ执行器型号

DKZ-4200

DKZ-4300

DKZ-5400

DKZ-5500

DKZ-5600

配BELL执行器型号

BELL-A+Z64

BELL-A+Z160

额定行程（mm）

100

流量特性

直线等百分比

作用方式

电开电关

温度范围

常温型-20～200℃ 散热片型-60～450℃

有关执行器的描述，请参见“阀门执行器”部分。
外形尺寸图表（配BELL直行程电动执行器）

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	1.6MPa	181	184	184	222	254	276	298	352	415	451	600	650	740	850	950
	4.0MPa	194	197	197	235	267	292	317	368	425	473	610	670	770	850	950
	6.4MPa	206	210	210	251	286	311	337	394	435	508	650	690	800	850	950
H	常温型	641	655	661	743	758	799	802	806	857	865	904	954	1010	1031	1101
H	散热片型	777	791	797	871	886	962	965	969	1054	1062	1101	1151	1210	1231	1301
B		407	407	407	460	460	460	460	460	460	460	460	460	460	480	480
C		280	280	280	280	280	280	280	280	280	280	280	280	280	280	280

接管法兰基本尺寸：铸铁阀体PN1.6按JB78-59

铸钢阀体PN4.0、PN6.4按JB79-59
